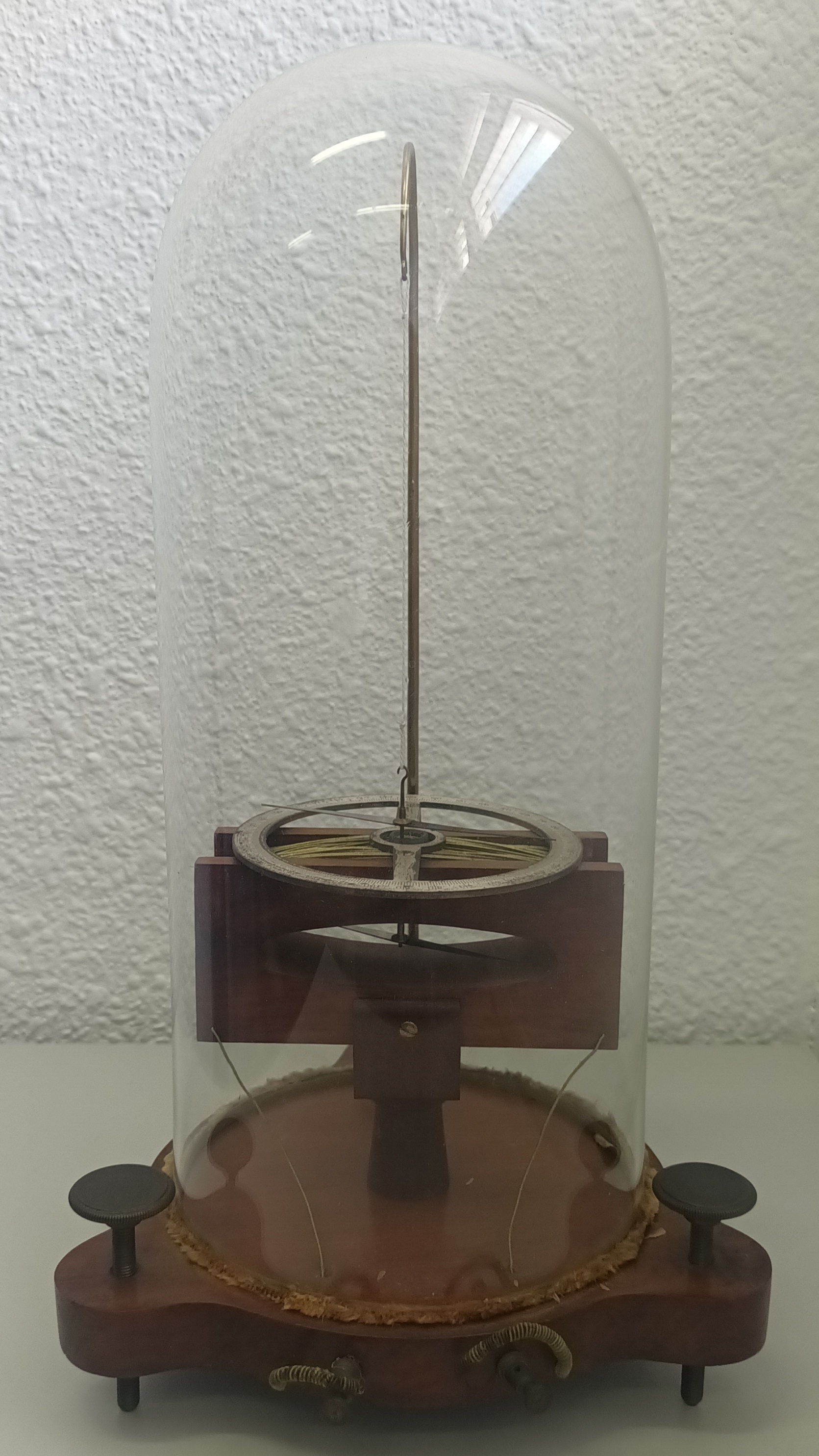

Galvanómetro de Leopoldo de Nobili
Galvanómetro de Leopoldo de Nobili
Aparato utilizado para medir pequeñas intensidades de corriente eléctrica.
Ámbito: Metrología.
Fabricante | Procedencia | Fecha |
Max Kohl A. G. | Chemnitz (Alemania) | Principios del S. XIX |
Nº Catálogo Patrimonio US | Ubicación |
XXXX |
Hall de entrada de la Facultad de Física Temporalmente expuesto en el CRAI |
Material | Dimensiones |
Metal Vidrio Madera | XX x XXx XX cm. |
Descripción:
Historia:
El galvanómetro es un instrumento electromecánico utilizado para detectar y medir pequeñas corrientes eléctricas. Su principio se basa en el descubrimiento de Hans Christian Ørsted en 1820, quien observó que la aguja de una brújula se desviaba al estar cerca de un cable con corriente eléctrica.
Este tipo de galvanómetro astático fue inventado por Leopoldo Nobili en 1825. Su diseño representó una mejora significativa sobre los galvanómetros anteriores, ya que incorporaba dos agujas magnéticas paralelas con polaridades opuestas. Una aguja se encuentra dentro de una bobina de alambre por la que circula la corriente a medir, mientras que la otra se sitúa por encima, actuando como indicador y compensando el efecto del campo magnético terrestre. El término "astático" se refiere precisamente a esta capacidad de no verse afectado por el campo magnético de la Tierra, lo que aumentaba considerablemente la sensibilidad del instrumento para medir corrientes muy débiles.
A lo largo del siglo XIX, el galvanómetro astático fue crucial para el avance de la investigación en electromagnetismo y tuvo aplicaciones importantes en el desarrollo de tecnologías como el telégrafo, incluyendo los primeros cables transatlánticos. También fue fundamental en los primeros estudios de la actividad eléctrica en seres vivos, como en los electrocardiogramas y electroencefalogramas.
Función:
El galvanómetro astático sirve para detectar y medir corrientes eléctricas muy pequeñas. Cuando una corriente fluye a través de la bobina de alambre, genera un campo magnético que interactúa con la aguja magnética interior, provocando su giro. La aguja superior, al estar acoplada a la inferior, también gira, indicando la magnitud de la corriente en una escala graduada.
Gracias a su diseño astático, este tipo de galvanómetro es mucho más sensible que los galvanómetros simples, ya que la influencia del campo magnético terrestre se anula, permitiendo la detección y medición de corrientes del orden de los microamperios. Fue una herramienta esencial en laboratorios y en diversas aplicaciones científicas y tecnológicas antes de ser reemplazado por instrumentos electrónicos más modernos.
![]() |
